Мало кто будет спорить, что балюстрады считаются одним из самых эстетичных видов создаваемых ограждений. А главный их силовой элемент – балясину можно считать своеобразным направлением в искусстве исполнения малых архитектурных форм. Потому они пользуются немалым спросом на рынке строительных материалов – своей внешней привлекательностью и, одновременно, практичностью. Компания по производству бетонных изделий и сопутствующего оборудования ЛОБАС предлагает формы для заливки бетона и свод рекомендаций по монтажу балясин с опалубкой при создании балюстрады.

1.    Подготовка форм для заливки балясин и других элементов балюстрады

Начните с проверки комплектности форм для заливки элементов конструкции. Они изготавливаются из АБС-пластика. Перечень должен содержать:

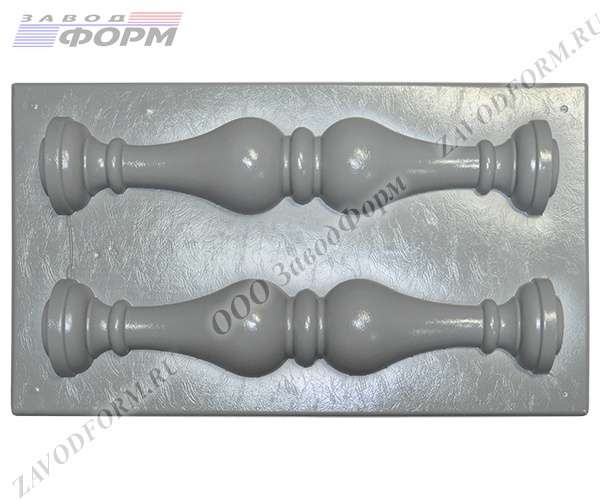

• формы балясины - по две половинки на пластиковом элементе - 5 штук;
• формы стаканов под балясины, они же постаменты под балясины - 5 пар, размерами: 1,5х1,5х0,5 дециметра;

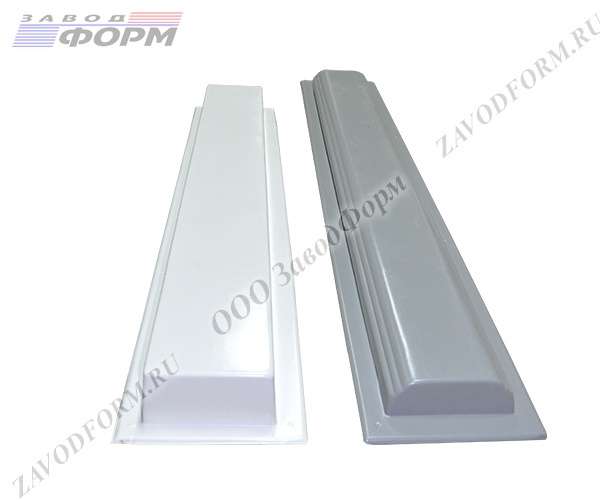

• форма постамента или тетивы для балясин - 1 шт., размерами: 16,5х2х1 дециметр;
• форма поручня - 1 шт., размерами: 17,5х2х0,7 дециметра;

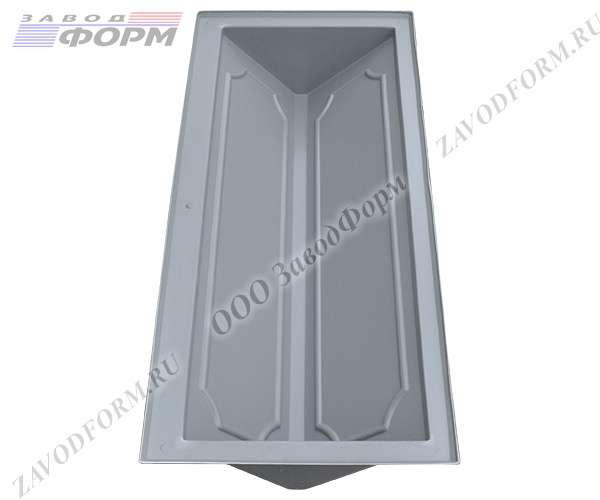

• форма колонны балюстрады – два элемента в комплекте, размерами 8х3х1,5 дециметра;

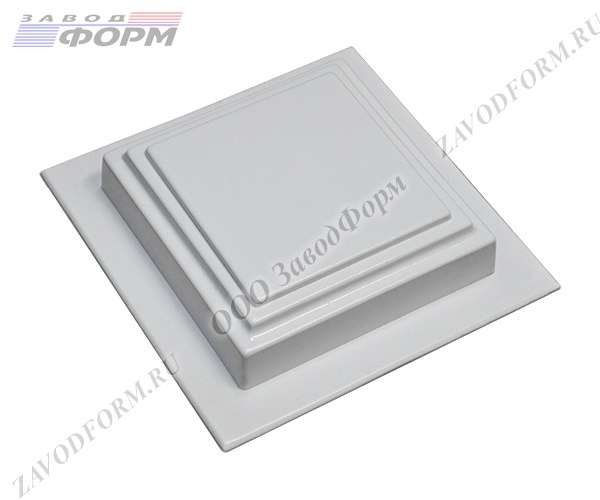

• форма колпаков или навершия колонны – два элемента в комплекте, размерами: 3х3 дециметра;

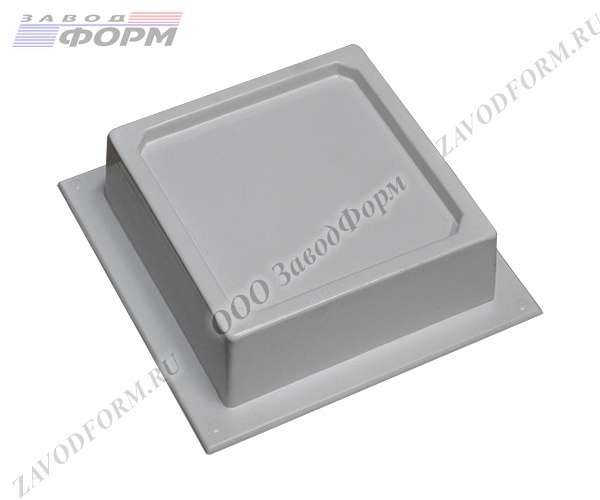

• форма постамента или подставки под колонну - 1 шт., размерами: 2,8х2,8х1 дециметр.

После того, как вы проверили комплектацию, начните подготовку пластиковых форм к заливке. На части комплекта форм для отливки балясин, где вы планируете поместить крепёжный металлический штырь, срежьте рёбра жёсткости, иначе они будут вызывать дополнительные отклонения для штыря.

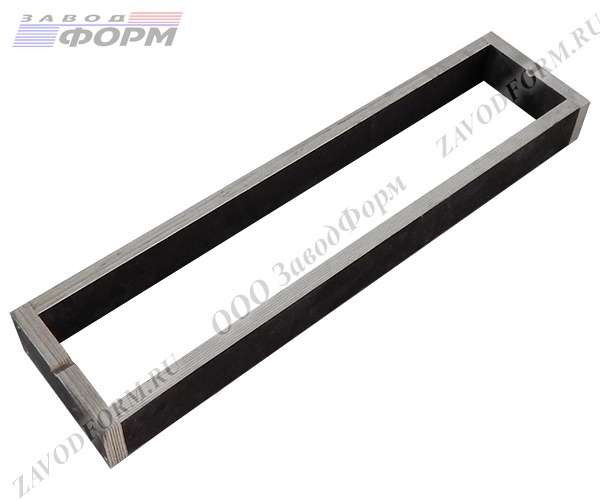

1.1.    Подготовка опалубки для жёсткого скрепления пластиковой формы.

Опалубка обеспечит ровное положение формы на столе и продлит её рабочий ресурс. К тому же, опалубка или, попросту, каркас из фанеры с пенополиуретановым герметиком (монтажной пеной), послужит смягчающим демпфером при расформовке и своеобразным термосом при наборе прочности бетонным элементом:

• Возьмите для изготовления каркаса фанеру, толщиной 8 или 10 миллиметров.

• Переверните форму и накройте её для защиты поверхности плёнкой.

• Сделайте вокруг формы жёсткий каркас, борта которого должны быть выше высоты самой формы.

• При помощи монтажной пены, заполните пространство между каркасом и формой.

• Срежьте остатки пены и сформируйте днище опалубки, а при заливке столбов балюстрады, лучше дно опалубки сделать жёстким, из фанеры.

При расформовке изделия, избегайте ударного воздействия на форму и готовое изделие, помогайте извлечению лёгким постукиванием рукой – изделие ещё не набирало нужной жёсткости, и вы можете нанести ему повреждения.

2.    Отливка элементов балюстрады с использованием спецоборудования и опалубки

Обозначим оборудование, которое нужно использовать согласно технологии вибролитья Мрамор из бетона при работах по изготовлению балюстрады:

• очищая от инородных частиц минеральные наполнители бетонной смеси, применяют вибросита или сепараторы;

• в бетоносмесительных агрегатах подготавливается бетонная масса для отливки элементов будущей балюстрады;

• на столе, лучше вертикальной вибрации, делают заливку полученной смеси в формы;

• будут нужны стеллажи или любые другие горизонтальные поверхности, где раствор в формах набирает прочность до расформовки;

• понадобится и вспомогательный инструмент.

Приготавливая бетонный раствор, рекомендуем применить пластификатор. Смешайте раствор следующим образом. Возьмите на одну часть цемента две или три части песка и гранитной крошки, два литра воды, в зависимости от влажности минерального наполнителя. Пластификатор разведите водой в пропорции 100 граммов вещества на 10 килограммов цемента.

Подобрать оборудование

2.1.    Общие принципы технологии заливки бетона в формы

Технология вибролитья, по которой нужно вести работы по заливке бетона, в рекомендациях выглядит так:

• сделайте просеивание песка и гранитной крошки (минерального наполнителя) от примесей, они могут в будущем нанести повреждения вашему изделию – раковины и трещины;

• приготовьте бетонную смесь из цемента, минерального наполнителя, если с цветом, добавьте пигмента и перемешивайте в бетоносмесителе две-три минуты, влейте в смесь пластификатор и воду, продолжайте перемешивать до появления однородной массы;

• возьмите нужные вам пластиковые формы для заливки в опалубке и в них равномерно разместите раствор, делая это на вибростоле;

• при условии применения пластификатора, расформовку можно делать уже через 18 часов.

Схематически, так выглядят действия по отливке сборных бетонных элементов балюстрады.

2.2.    Пошаговые действия по отливке балясин балюстрады

Схема изготовления балясин не отличается у большинства производителей, за исключением некоторых особенностей, которые показаны в описании ниже:

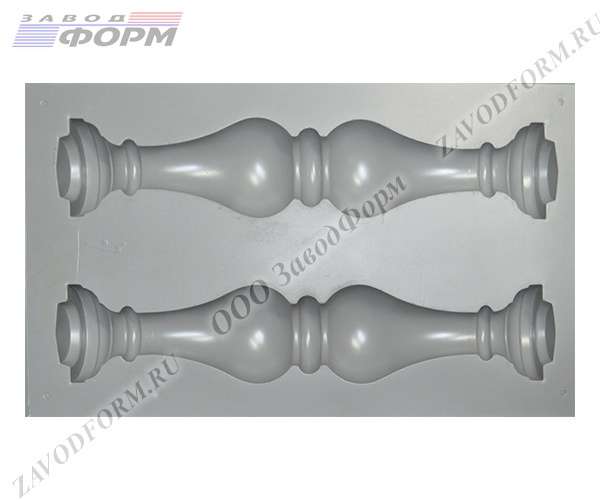

• Строительным ножом обрежьте рёбра жёсткости по краям той половинки формы будущей балясины, где будет находиться крепёжная арматура.

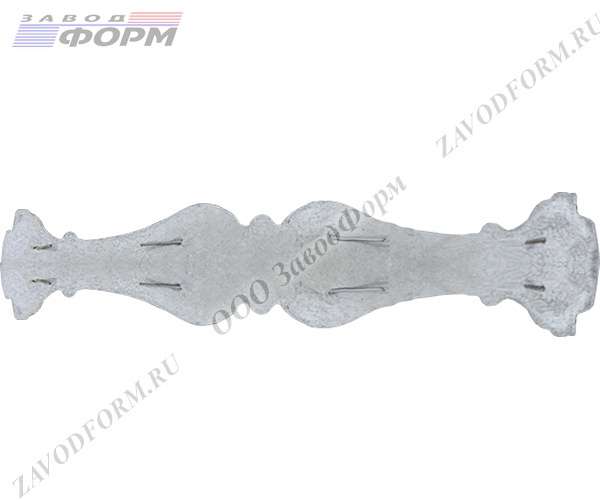

• Установите пластиковую форму в изготовленную опалубку, и начинайте заливать первую половину, помещая при этом арматуру для лучшей усадки двух половинок друг на дружке, оставьте изделие для набора прочности на сутки.

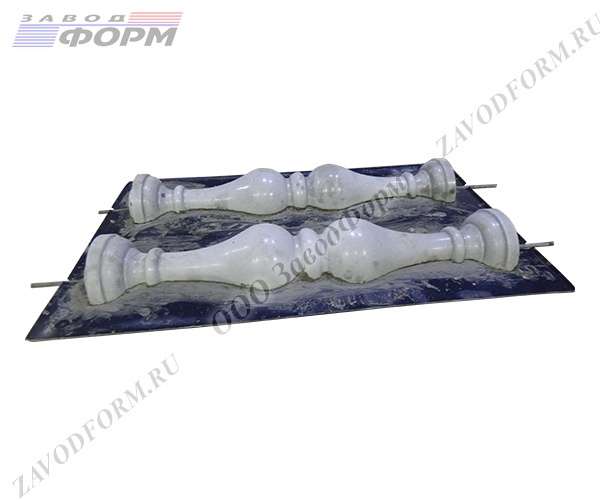

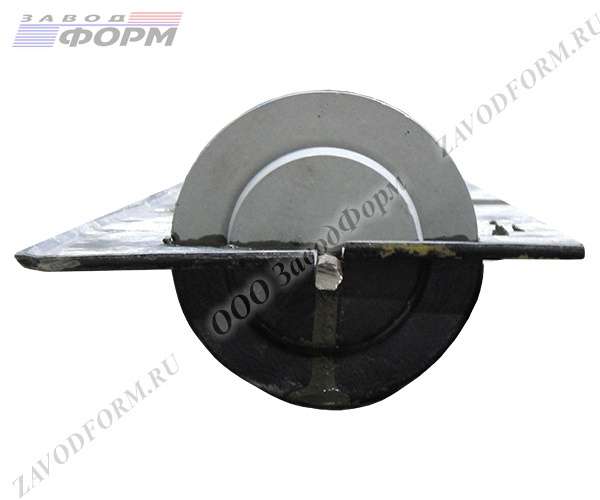

• Подготовьте вторую часть формы, и в процессе её заливки утопите по центру прут арматуры, оставив его части с двух сторон снаружи, он будет служить крепёжным штырём для монтажа балясины в тетиве, стакане, на полу, и крепления поручня; накройте заливаемую половину уже готовой и оставьте набирать прочность на сутки; обратите внимание, что по данной технологии, крепёжный штырь отклоняется от центра симметрии балясины, это нужно учитывать при монтаже.

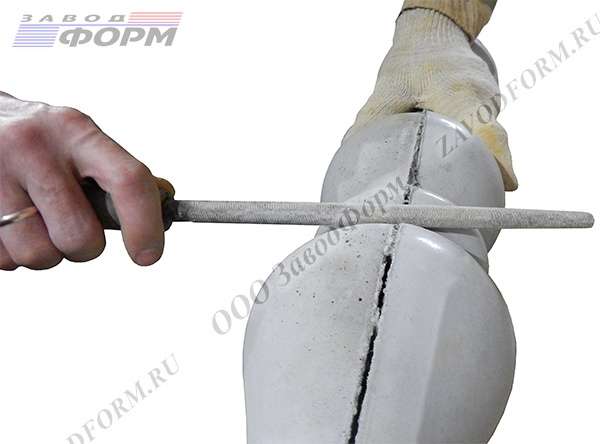

• Через сутки проведите расформовку и у вас останется от 1 до 3 дней, чтобы без нанесения повреждений на поверхности, сгладить неровности шва полукруглым напильником пока бетон не набрал прочности.

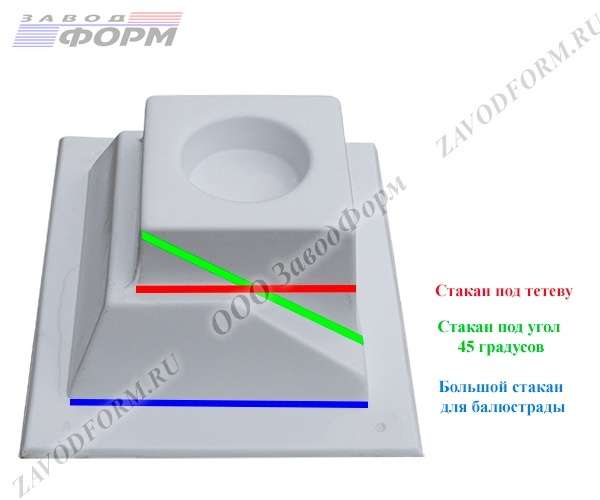

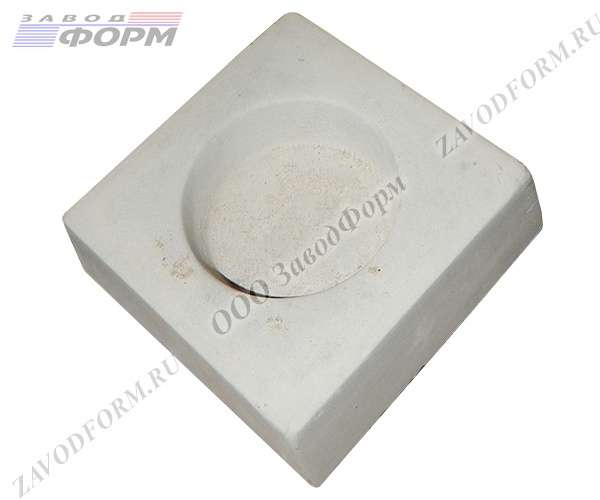

• Перед тем как начать заливку стакана для балясины, определитесь, будете ли вы использовать тетиву или монтировать балясины на полу; для заливки стакана под тетиву, рекомендуется использовать небольшой стакан.

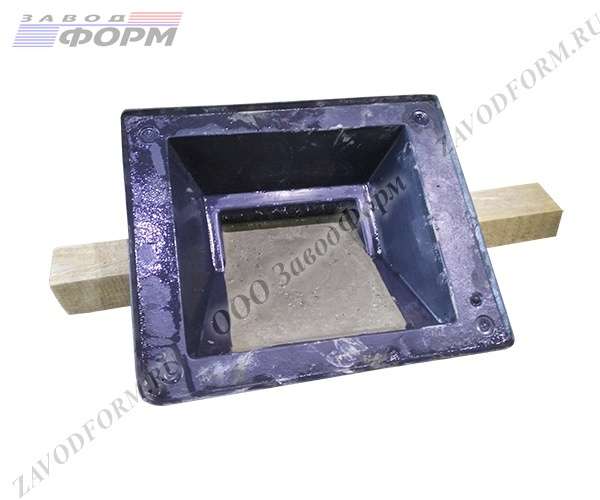

• Заливая стакан под углом, наклоните форму и подложите под неё упор, наполните бетонной смесью форму до определённого уровня и оставьте на сутки набирать бетону прочность.

• Те же действия проведите при изготовлении стакана под тетиву, залейте нужную часть формы и оставьте на сутки.

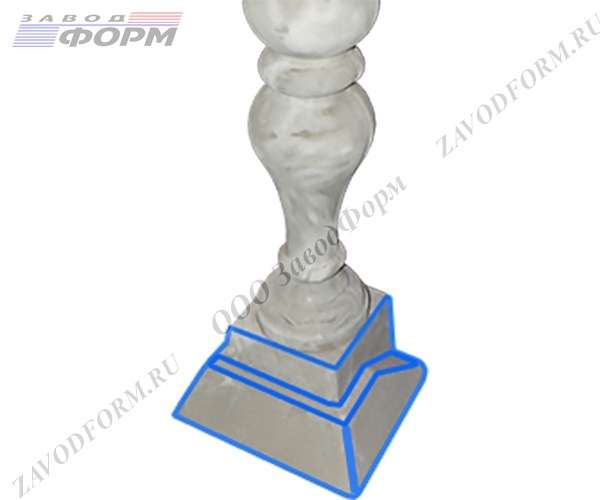

• В отношении отливки большого стакана проводятся подобные действия, но бетонная смесь заливается по края формы; балясина увеличится в высоту и её можно устанавливать без тетивы.

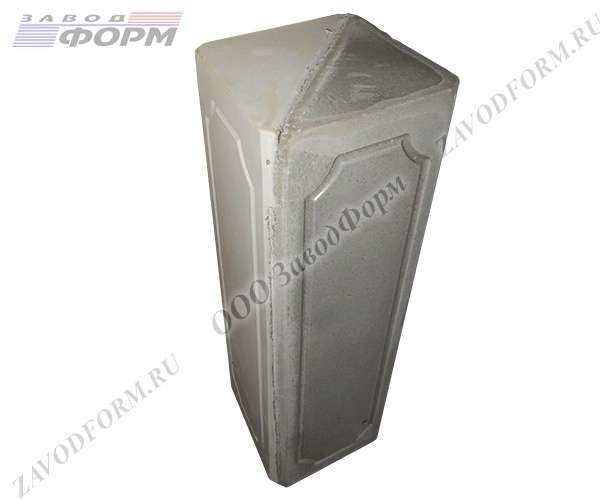

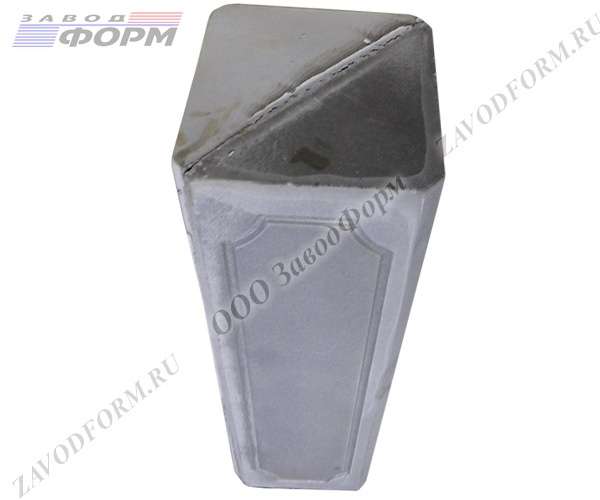

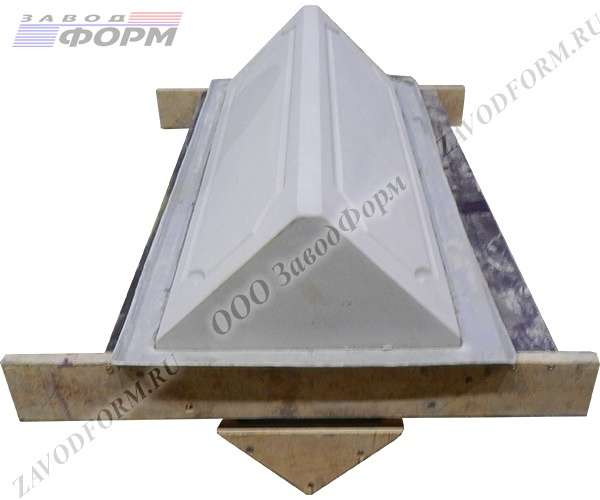

• По той же схеме, колонны делаются из двух половин с жёсткой опалубкой из фанеры, которая сможет поддерживать пластиковую форму; залейте бетоном первую с армированной сеткой и отправляйте набирать прочность на сутки, залейте вторую и накройте готовой, у вас получится готовый элемент балюстрады.

Есть и другой способ, при котором отдельно заливаются обе половины, и далее соединяются раствором между собой; при обоих способах изделия получаются одинаковыми.

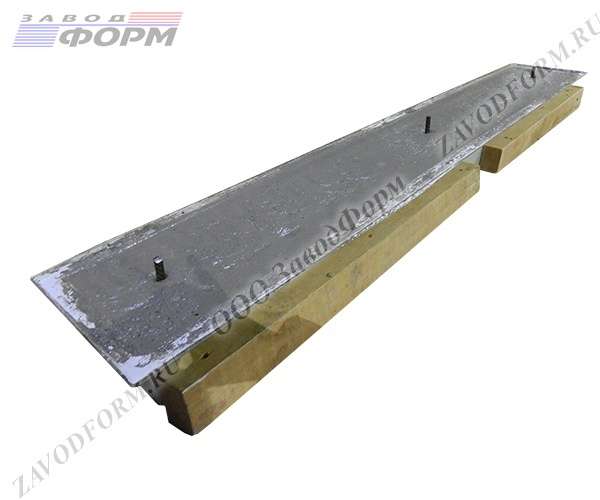

• При заливке формы тетивы следует помнить, что во время процесса, туда необходимо затопить арматуру.

• Проведите заливку бетонным раствором поручня по уже известной вам схеме, но арматура в данном случае не понадобится.

В том случае, если вы правильно провели отливку всех элементов балюстрады, то такое изделие прослужит до 50 лет, а при определённом уходе, и более.

3.    Сборка воедино всех элементов конструкции балюстрады

У вас готовы все элементы будущей балюстрады, и вы можете приступать к их сборке. Помните, что крепёжные штыри балясин у вас имеют небольшое смещение от центральной оси симметрии и это нужно учитывать при сборке конструкции.

Просто делайте отверстия в месте креплений большего диаметра с расчётом отклонения штыря и, при установке, выравнивайте балясины согласно отклонению. Монтаж производите не раньше шести суток после расформовки последнего изготовленного элемента.

3.1.    Полная сборка балясин для балюстрады

Убедившись в том, что вы изготовили все необходимые вам балясины, начинайте их окончательную сборку:

• По центру стаканов просверлите отверстия под крепёжные штыри из арматуры.

• Проделав отверстие нужного диаметра, заполните стакан монтажной пеной, которая служит склеивающим материалом, не затронув сделанное отверстие.

• Погрузите крепёжный штырь балясины в проделанное отверстие стакана и сожмите два элемента.

• Поместите поверх заготовки утяжеление для лучшего схватывания монтажной пены – оно наступает через сутки.

Подобную операцию проведите с оставшимися балясинами, после чего аккуратно переместите их на место будущего монтажа балюстрады.

3.2.    Монтаж балюстрады из готовых бетонных элементов.

Определитесь с местом, где вы станете проводить работы и нанесите необходимые разметки, чтобы потом не делать корректив в ходе работ со сложной конструкцией. Схема монтажа, без специфических особенностей, которые могут появляться в процессе, выглядит таким образом:

• Точно рассчитайте сколько балясин понадобится для создания вашей конструкции, чтобы всё выглядело гармонично.

• Нанесите необходимую разметку для каждого силового элемента, для чего на бетонном основании или тетиве, в местах крепления наносятся квадраты, перечёркнутые крест на крест.

• В центе, на месте пересечения линий, станут располагаться отверстия, но напомним ещё раз, крепёжные штыри балясин имеют отклонения от центра окружности из-за специфики отливки.

• Перфоратором просверлите отверстия в отмеченных местах с тем расчётом, чтобы их диаметр позволял поместить крепёжный штырь с учётом его отклонения.

• Не засоряйте отверстия при работе, сметая щёткой с жёсткой щетиной скапливающуюся пыль или используйте пылесос.

• Установите в просверленные отверстия балясины с использованием плиточного клея, он не боится влаги в отличие от других склеивающих материалов.

• Сверху разметьте поручни и также сделайте крепёжные отверстия для балясин.

• Поручни состоят из верхней и нижней частей, и крепёжные отверстия должны располагаться только на нижней стороне.

• Смонтируйте поручни на балясинах при помощи крепёжных штырей и убедитесь, что конструкция не отклонилась от линии монтажа.

• Усилительная сетка внутри поручня будет крепко держать все элементы конструкции.

• К сведению, все нижние элементы балюстрады для их лучшего сцепления между собой, лучше скреплять плиточным клеем, а верхние – пенополиуретановым герметиком (монтажной пеной).

Тумбы или колонны балюстрады, по схожему принципу присоединяются с помощью штырей арматуры. Так же используется специальный клей и монтажная пена.

4.    Преимущества балюстрады и свойства элементов

Ограждения посредством бетонных балюстрад имеют преимущества не только с эстетической стороны. Они копируют конструкции из натурального камня, но экологически чище. Технология вибролитья позволяет самостоятельно изготовить сложный конструктивный элемент, обладающий оптимальными потребительскими свойствами:

• Не гниющий со временем, как деревянный аналог.

• Способный выдерживать высокие механические воздействия.

• Не вступающий в реакцию с агрессивными химическими веществами, имеющий влагопоглощение не более 4 процентов.

• Не боящийся открытого пламени.

• Имеющий меньшую цену, если сравнивать его с подобными изделиями из натурального камня и некоторых пород деревьев.

• Не нуждается в уходе и безопасен при эксплуатации.

• Экологически чист.

Представленные рекомендации помогут вам самостоятельно и в полном объёме провести работы по изготовлению сборных элементов и самой балюстрады из искусственного камня.
